Crafter

Le centre d'usinage compact comprend des arbres de tenonnage et de profilage commandés par CNC. Un opérateur reste devant la machine et contrôle juste le déroulement d'usinage. Les tenons sont fabriqués sur deux bois simultanément, et grâce à la séquence pre programmer, la machine s'adapte automatiquement aux besoins de chaque extrémité de pièces (jambages avec 2 tenons différents). L'opérateur insère ensuite les pièces tenonnées dans la section de profilage pour le moulage d'un côté. Le tapis roulant qui ramène la pièce permet de n'avoir besoin que d'une seule personne.

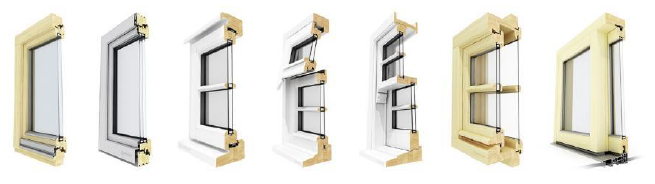

Le Crafter peut être équipé pour la fabrication de fenêtres atypiques (par exemple Britanniques) avec l'unité de fraisage horizontale qui peut fournir rapidement les cornes typiques sur les châssis coulissants. La machine peut être utilisée pour la fabrication efficace de boîtes traditionnelles pour châssis coulissants, y compris l'opération de coupe pour les bourrelets de doublure, les montants de poulie, la tête et le cadre.

La capacité est d'environ 15 à 20 battants à un vantail, 30 à 40 châssis simples ou 8 à 12 fenêtres à guillotine coulissantes complètes.

La base de la machine est construite en acier nervuré de structure lourde pour obtenir une machine compacte monolithique, rigide et très résistante aux charges et aux contraintes élevées. Toutes les unités de travail se déplacent sur des roulements de première qualité entraînés par une vis à billes de précision.

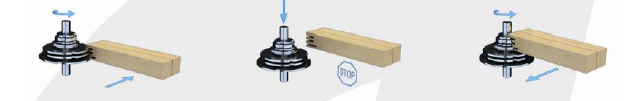

Cycle de tenonnage aller retour en une fois - avec tenonnage vers l'avant et contre-profilage vers l'arrière

Étapes de l'ouvrant coulissant:

• tenons et fentes ouvertes

• fraisage des cornes dans différents moules

• adaptation des rainures des rails au cordon de séparation

• profilage des lisses biseautées traditionnelles

• profilage extérieur et rainurage pour cordon, joint ou spiraux

NB. Le mortaisage des montants de châssis est effectué hors ligne

Fabrication du cadre:

• profilage du seuil divisé en partie

• encoche de la partie inférieure pour bourrelet intérieur

• creusement de la fente dans l'aile et la tête pour les montants de poulie

• opération de coupe pour les montants de poulie moulés, les bourrelets de doublure, l'extension de fil

• tenonnage et profilage des caissons destinés aux spiraux

NB. Les perles de doublure, les montants de poulie, l'extension de la tête et du seuil sont moulés hors ligne

Opérations du battant:

• récupération des parcloses et des baguettes de collage de feuillure de dormant

• tenonnage et profilage des cadres

• tenonnage et profilage des vantaux avec tenon de rails raccourcis pour résistance contre les tempêtes

• tenonnage et profilage des battants avec usinage complet des composants sans protection antitempête (fenêtres affleurantes, antitempête &

performantes)

CRAFTER E la machine est contrôlée par un PC industriel BECKOHOFF équipé d'un écran tactile 12 " et du logiciel Windows CE conçus pour les applications industrielles. L'unité de commande est montée entre les unités de tenonnage et de profilage, ce qui permet à l'opérateur de la machine d'accéder facilement et de

contrôler tous les mouvements des composants et d’usinages.

• Logiciel multilingue

• l'ordinateur contrôle la séquence des programmes de tenonnage et de profilage.

• programmes de travail pour la fabrication des châssis de protection Anti-tempêtes

• Win Creator - programme de calcul pour tous types de fenêtres (Historique, britanniques...) à partir de modèles de fenêtres de votre choix.

• transfert de données en ligne depuis nos bureaux.

• ouvert aux les logiciels tiers (e.g. KLAES, RA Workshop, Joinery Soft, Stolcad)

• assistance et dépannage à distance

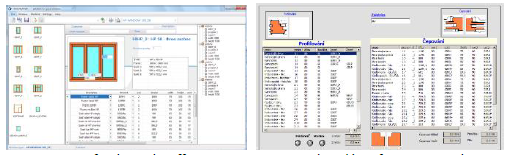

 - logiciel original pour la fabrication de fenêtres à partir de modèles de fenêtres.

Notre logiciel est installé depuis nos bureaux et envoyé à la machine CNC. Le programme est destiné aux utilisateurs qui ne veulent pas utiliser un autre programme tiers professionnel. WinCreator peut travailler avec différents types de fenêtres, portes ou volets qui sont configurés en fonction des outils utilisés, et de vos réalisations.

"Innovation logiciel 2018"

Le programme peut créer et ajouter un nombre illimité de fenêtres de différentes tailles en une seule commande. Les données sont utiles pour :

- liste des coupes du bois et préparation pour la fabrication de chaque élements

- liste de travail les outils-couteaux pour usinage sur centre CNC

Le programme propose également l'optimisation de la fabrication des éléments. Cela signifie qu'au lieu de traiter "fenêtre par fenêtre", nous sommes en mesure de produire efficacement tous les éléments identiques - tous les jambages, têtes et appuis de toutes les fenêtres. Gain de temps énorme.
