Déplacement manuel de la table en entrée avec indicateur mécanique de la prise de bois.

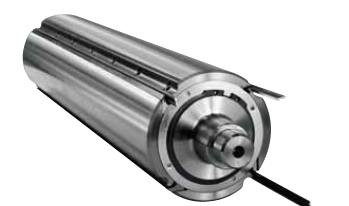

Le modèle PF 410 peut être fournis avec un arbre de type TERSA. La mise au point rapide et la haute qualité de finition sont les caractéristiques principales de cet arbre.

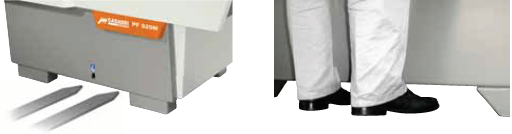

Le bâti prédisposé pour le chariot à fourches permet un déplacement pratique de la machine.

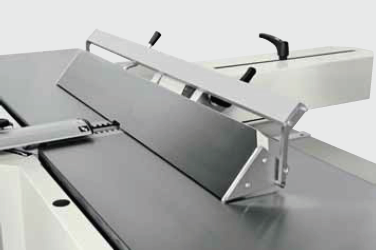

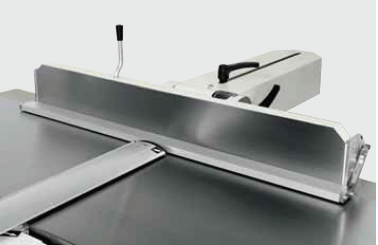

Le guide latéral en fonte rectifiée permet un travail de grande précision sur tout type de pièces, même encombrantes et lourdes, grâce à la surface d'appui remarquablement vaste. Le guide peut être incliné jusqu'à 45°.

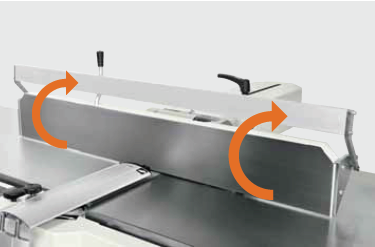

Le guide escamotable, disponible sur demande, est conseillé pour l'usinage en sécurité de petites pièces.
Tables de dégau, de grandes dimensions, en fonte renforcée et rectifiée pour leur conférer une parfaite finition et assurer le glissement régulier des pièces de bois. Les grandes dimensions des tables permettent le redressement des pièces même très longues.
Les tables de travail sont dotées d'un système de réglage sur bielles montées de sorte à former deux à deux un parallélogramme. Tel système assure le parfait parallélisme des deux tables et la distance entre chacune d'elles et l'arbre porte-outils reste constante, quelle que soit la profondeur de dégauchissage. Le résultat est l'élimination de tout défaut qui serait dû à d'éventuelles vibrations, en toutes conditions, même quand la côte de prise du bois est élevée.

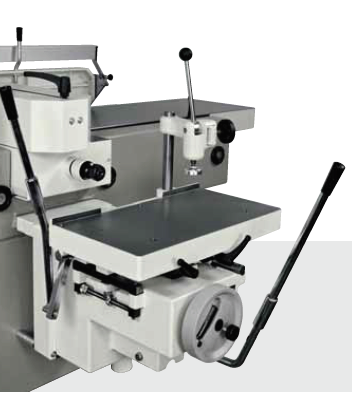

Mortaiseuse, disponible sur demande
CA1419
Fiche technique

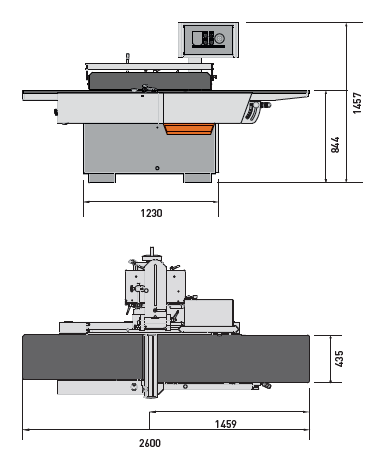

- Longueur
- 2600 mm
- Poids
- 605 kg
- puissance
- 4kW, 5,5 CV
- nombres de vitesse
- 1 vitesse
- Hauteur de table
- 844 mm
- Aspiration
- 1 x 120 mm, 20 m/s, 814 m3/h
- Largeur de dégauchissage
- 410 mm
- Guide de dégauchissage
- 1100 x 160 mm
- Commande
- Commande sur potence
- Vitesse de rotation
- 5000 tr/min
Références spécifiques
Equipements standards
• Position ergonomique du tableau de commandes supérieur
• Tables 'usinages en fonte nervurée
• Tables dégau avec déplacement en parallélogramme sur biellettes
• Arbre dégau avec dispositif pour l'enregistrement des couteaux
• Protection à l'arbre dégau
• Déplacement manuel de la table en entrée
• Lecteur de la prise de bois sur échelle graduée
• Démarrage direct du moteur principal
• Interrupteur générale verrouillable
• Protection magnétothermique
• Transformateur pour circuit auxiliaire 110 V.
*Guide additionnel escamotable: Il permet de travailler les pièces minces
*Protection à montée/baisse automatique TX Matic: L'élévateur permet le mouvement de la protection seulement au passage du bois, en maintenant l'arbre porte-couteaux toujours couvert
*Arbre monobloc "TERSA" complet de 4 couteaux N.B.: Feuillure non consentie
*Arbre spirale avec 3 série de couteaux
- Nr. 66 couteaux 15x15x2,5 mm à 4 lames avec vis auto bloquantes et auto centrées.
- Nr. 1 clé dynamométrique pour le blocage correct et en toute sécurité des couteaux
- Nr. 2 inserts pour la clé dynamométrique
OPTIONS PUISSANCE MOTEUR
*Moteur 7kW 9,5CV 50Hz (8 kW 11CV 60Hz)(S6)
