Scie circulaire à lame inclinable SC30
7 311,00€ HT
8 773,20 € TTC
8 773,20 € TTC
La scie circulaire SC 30 est caractérisée par une grande robustesse et une excellente qualité de construction. Le chariot glissant sur guide prismatiques, la table en fonte fortement nervurée et le groupe scie en fonte permettent d'usiner facilement même les pièces des grandes dimensions, sans perdre de précision. Robustesse, fiabilité, précision et facilité d'utilisation.

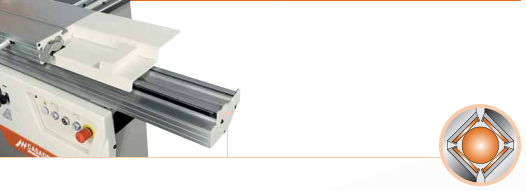

Chariot avec guides prismatiques en acier trempé qui, grâce à l'interposition de billes, permet un parfait coulissement avec grande précision et résistance à l'usure. Précision, grande mobilité et absence d'entretien sont les caractéristiques exclusives des chariots Casadei.

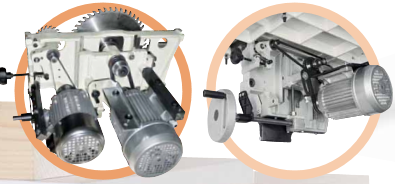

Groupe lame entièrement en fonte avec système de montée/baisse de la lame principale par guides à queue d'aronde, système d'inclinaison par lunettes en fonte. L'inciseur avec renvoi à courroie ou avec moteurs indépendants est disponible sur demande.

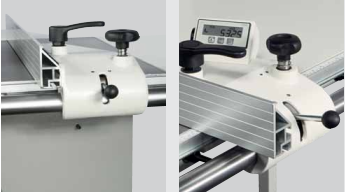

Guide parallèle à blocage par presseur excentrique et réglage micrométrique.
L'inciseur avec moteurs indépendants est réglable de l'extérieur sans l'utilisation de clés.
Guide parallèle escamotable, disponible sur demande, avec support en fonte, coulissant sur barre ronde, équipé de système de réglage micrométrique sur pignon et crémaillère et blocage excentrique.
Disponible aussi, sur demande, avec affichage électronique digital. La lecture de la cote est faite par bande magnétique à haute résolution (système sans contact mécanique).

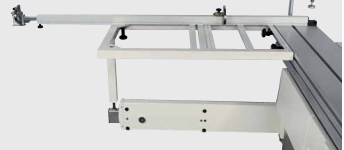

Le châssis d'équarrissage, robuste et de grandes dimensions, est muni d'un bras télescopique. Le guide d'équarrissage peut être incliné à 45° et est équipé de 2 butées réversibles et de presseurs excentrique.
Dispositif pour coupes angulaires prédéfinis positionné sur le châssis d'équarrissage, disponible sur demande.

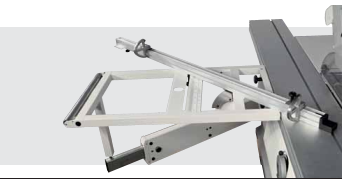

Dispositif pour coupes angulaires (en option) équipé d'un guide télescopique à 2 butées réversibles et de lunettes avec système de sélection rapide d'angle.
CA1700
Fiche technique
- Largeur
- au guide parallèle de 900 mm
- Poids
- 450 kg
- puissance
- 4 kW, 5 CV
- Branchement
- Triphasé
- nombres de vitesse
- 1 vitesse
- Dimensions de table
- 560 x 840 mm
- Table à déligner
- 1660 mm
- Lame de sice
- 315 mm
- Inclinaison lame de scie
- 0° - 45°
- Hauteur de coupe maximale
- 100 - 70 mm
- Aspiration
- 1 x 120 mm, 1 x 60 mm, 20 m/s, 850 m3/h
- Vitesse de rotation
- 3800 mm
Références spécifiques
Equipements standards
• Robuste table d'usinage en fonte nervurée
• Groupe scie en fonte avec inclinaison par lunettes latérales et système de montée/baisse par guide à queue d'aronde
• Chariot en alliage léger anodisé avec système de glissement sur guides en acier trempé de haute précision qui assurent un mouvement précis et rapide (dimensions du chariot 360x2250 mm)
• Table avec rallonge côté sortie
• Guide scie pour la coupe parallèle avec réglage micrométrique et blocage par presseur excentrique. Le guide est équipé avec support en fonte très stable et barre ronde en acier rectifié ø 45 mm.
• Châssis d'équarrissage (dimensions 1200x650 mm). Le dispositif, avec support pivotant télescopique, comprend une règle télescopique avec 2 butées d'équarrissage réversibles, un presseur excentrique et un rouleau fou pour le chargement et le déchargement du panneau
• Protection lame au couteau diviseur
• Réglage groupe scie par volants
• Visualisation de l'inclinaison groupe scie
* Largeur de coupe sur guide parallèle 1270 mm
* Table supplémentaire sur le chariot pour le support des panneaux à grandes dimensions
* Version avec course maxi d'équarrissage 2600 mm
* Version avec course maxi d'équarrissage 3200 mm
* Affichage digital pour la lecture de la cote du guide parallèle équipé de: • Dispositif digital composé d'un écran et d'une bande magnétique
* Groupe inciseur avec renvoi à courroie équipé de lame ø 100 mm Z 20
* Groupe inciseur avec moteurs indépendants: Le groupe est équipé de lame ø 100 mm Z20.
* Dispositif pour coupes angulaires: Le dispositif est équipé avec un système de sélection rapide de l'angle et comprend un guide télescopique avec deux butées réversibles
* Dispositif pour coupes angulaires prédéfinies: Le dispositif est positionné sur le châssis à équarrir
* Protection à pont pour lame de scie (largeur de coupe 900 mm) avec capot d'aspiration diam. 80 mm
* Protection à pont pour lame de scie (largeur de coupe 1270 mm) avec capot d'aspiration diam. 80 mm
* Pré-équipement pour dado set N.B. Max diam. Outils 203, 2 mm /8 “ N.B. Non disponible avec machine C.E.
* Prédisposition pour dado-Set (CE) avec protection: Comprend protection extensible à la lame N.B. Diamètre maxi outil 203,2 mm/8”
OPTIONS PUISSANCE MOTEUR
* Moteur triphasé 5 kW 6,6 HP 50 Hz - 6kW 8HP 60 Hz(S6) avec démarrage direct
* Moteur triphasé 7 kW 9,5 HP 50 Hz (S6) avec démarrage direct
* Moteur monophasé 2,2 kW 3 HP 50 Hz (S6)
