Scie circulaire à format inclinable XENIA 70A
26 037,00€ HT
31 244,40 € TTC
31 244,40 € TTC
Ergonomie: toutes commandes sont sur la façade de la machine en position très confortable pour l’opérateur. Robustesse: la robustesse typique des machines Casadei est bien représentée par le bâti, très épais, et bien solide. Les surfaces de contact sont usinées avec précision pour garantir la planéité et une précision impeccable et durable dans le temps
Possibilité de équiper la machine avec lame scie de 550 mm sans lame inciseur montée (Option).
Leader en qualité et précision Casadei depuis plus de 35 ans utilise le système de coulissement du chariot par guides prismatiques avec interposition de billes, qui assure un mouvement précis et doux. Le contact entre guide et billes permet à la poussière d’être éliminée facilement. Le chariot, en aluminium anodisé, peut être bloqué dans toutes les positions. Boutons de marche/arrêt intégrés dans le chariot coulissant, disponibles sur demande.
Le nouveau profil “multichambre” de la section du chariot et sous chariot, assure une haute résistance à la torsion et à la déformation.
Groupe de scie Xenia 70 !
Qualité, précision et absence de vibrations Le groupe scie avec structure à anneau fermé, résiste à chaque type de torsion. Le mouvement vertical du groupe lame est guidé par des barres cylindriques rectifiées, sur lesquelles des paliers-douilles à billes glissent (ball-bushing).
L’inciseur, avec motorisation indépendante, dispose d’une réglage par contrôle numérique.
Pupitre des commandes suspendu, disponible sur demande pour la Xenia 70 A.
Contrôle numérique, standard pour toutes versions “A”, avec écran LCD à couleurs de 7” en format 16/9.
- Possibilité de gérer touts les axes de la machine
- Clavier alphanumérique
- Capacité de mémoire de 300 programmes de travail
- Contrôle de la vitesse de rotation de l’arbre toupie (si la machine est équipée avec convertisseur statique)
- Porte USB pour charger les paramètres de travail
Protecteur à pont avec buse d’aspiration. Standard.
Guide pour coupes d’onglet avec compensation de la position de la butée par rapport à la lame pour les angles utilisés. Disponible sur demande.
Châssis d’équarrissage de grandes dimensions:
Xenia 70: châssis d’équarrissage avec un rouleau extensible au bout, guide d’équerrage avec attaque facilité et 2 butées réversibles. Guide pour coupes d’onglet positionné sur le chariot et complète d’une butée réversible.
Guide pour coupes en équerre avec affichage électronique digital sur chaque butée (3) avec système de lecture de la position des butées réversibles sur bande magnétique. Disponible sur demande.
Deuxième châssis d’équarrissage avec rail de glissement pour les panneaux des grandes dimensions. Disponible sur demande.
Barre de pression toute longueur qui est très utile pour le découpage de feuilles de matériel mince. Disponible sur demande.
Guide parallèle avec positionnement par contrôle numérique, disponible sur demande. Le guide parallèle est positionné par une vis à recirculation des billes et il glisse sur un guide prismatique THK. Le guide peut être tourné de 90° pour couper bois minces et est totalement escamotable sous la table. Système anticollision.
CA1431
Fiche technique
- Poids
- 1 100 kg
- puissance
- 7 kW, 9,5 CV
- nombres de vitesse
- 3 vitesses de rotation
- Hauteur de table
- 900 mm
- Lame de sice
- Diamètre max. 450 mm (opt 550 mm)
- Inclinaison lame de scie
- 0-45°
- Hauteur de coupe maximale
- 150 mm (opt 200 mm)
- Guide parallèle
- Numérique: 1270 mm
- Aspiration
- Diamètre 120 mm sur le bâti (1300 m3/h), 20 m/s
- Protection
- Protecteur à lame suspendu
- Vitesse de rotation
- 2500 / 3500 / 5000 tr/ min
Références spécifiques
Equipements standards
•Positionneur électronique à 4 axes pour le soulèvement et l'inclinaison du groupe lames, et le soulèvement et réglage inciseur sélectionnables par clavier numérique et visualisés sur display LCD
• Possibilité de mémorisation jusqu'à 300 programmes d'usinage
• Chariot en alliage léger équipé de système de déplacement sur guides en acier trempés, rectifiés et fixés au chariot par rivetage.
• Groupe inciseur avec motorisation indépendante, avec deux axes programmés pour la translation et le déplacement vertical motorisés de la lame inciseur. Prédisposé pour lames doubles à réglage rapide
• Protection à pont avec hotte d'aspiration ø 100 mm.
• Largueur de coupe sur guide parallèle 1270 mm.
• Guide pour coupes parallèles coulissant sur barre ronde de 50 mm de diamètre et réglage micrométrique
• Presseur excentrique
• Rallonges de la table en alliage léger
• Châssis à équarrir équipé de traverse mobile en alliage léger pour le positionnement rapide du guide dans les coupes angulaires
• Protection magnétothermique
• Transformateur pour circuit auxiliaire 110V.
• Démarrage direct du moteur principal
*Console de commandes sur potence
*Longueur chariot coulissant 3800 mm
*Prédisposition pour lame de 550 mm
*Prédisposition pour DADO: Prédisposition mécanique pour utiliser un outil au lieu de la lame principale: Caractéristiques: - diamètre max. 230 mm - diamètre interne: 30 mm - épaisseur max. 20 mm - profondeur max: 40 mm
*"Pro-lock" système de blocage rapide pour lame principale
*Boutons démarrage/arrête mobiles: Boutons sur pupitre mobile pour démarrage lame principale, inciseur et ses arrêtes

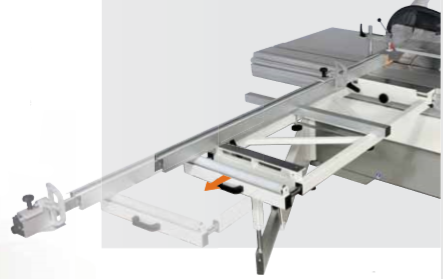

*Châssis supplémentaire avec support glissement sur rail: Le dispositif permet de soutenir panneaux de grandes dimensions et équipé avec support d'équarrissage avec rouleau extensible jusqu'à 2400 mm
GUIDE COUPES ANGULAIRES
*Guide pour coupes angulaires sur le chariot: Le guide est équipé de butée extensible pour mesures de coupe jusqu'à 1500 mm N.B. : Non disponible avec tous les dispositifs avec la même fonction
*Guide pour coupes angulaires avec compensation: Le dispositif permet la compensation de la position de butée par rapport à la lame, indépendamment des angles utilisés et comprend le guide en alliage léger, pour les dimensions jusqu'à 1500 mm
*Châssis à équarrir avec dispositif de compensation butées: Châssis à équarrir avec dispositif qui permet la compensation automatique de la position des butées
*Guide d'équarrissage avec butées électroniques: Le guide est équipée avec bande magnétique de lecture sur guide d'équarrissage complète de : - Affichage électronique digital pour chaque butée - Alimentation à batterie incorporée - 3 butées escamotables
*Guide pour coupes complémentaires: Le dispositif est appliqué à la guide d'équarrissage standard de la machine.
GUIDE COUPES PARALLÈLES
*Largeur de coupe 1000 mm sur guide parallèle
*Largeur de coupe 1500 mm sur guide parallèle
*Guide supplémentaire pour les coupes parallèles: rapide à installer sur le chariot, muni de règle millimétrique, de butée extensible pour les coupes jusqu'à 1000 mm et de système de référence millimétrique pour la première coupe d'affleurage
*Guide parallèle gérée du CN sur guides prismatiques linéaires: Avec affichage électronique des cotes établies L' axe est contrôlé en courante continue. Le dispositif est équipé de :
- Largeur de coupe au guide parallèle 1500 mm
- Profil de guide spécial en aluminium pour maintenir automatiquement la cote de guide
- Possibilité de mémorisation jusqu'à 300 programmes d'usinage
- Programmation de cotes en séquence pour l'exécution de 6 coupes maximum dans un programme unique
- Déplacement sur guide prismatique de précision par patins à recirculation de billes
- Transmission par l'intermédiaire de vis à recirculation de billes ; vitesse maxi. 25 m/min.
- Corps du guide amovible au dessous de la table d'usinage
*Lecteur électronique de position pour guide parallèle: Le dispositif, qui permet des déplacement relatifs, comprend :
- le déplacement manuel avec visualisation de la cote par l'avant et le côté de la machine
- un sélecteur pour guide haut et bas La lecture de la position est sur bande magnétique
OPTIONS PUISSANCE MOTEUR
*Convertisseur statique pour change de vitesse de 2350 à 5200 T/min: Choix de la vitesse lame du tableau de avec affichage digital électronique du de tours
- Démarrage automatique du moteur principal
- Système de freinage électronique N.B.:
Disponible seulement avec puissances kW 9 (12 CV) 50 Hz/kW11 (15 CV) 60 Hz
*Moteur 9kW 12CV 50Hz (11kW 15CV 60Hz)(S6)
*Moteur 14 kW 19 CV 50 Hz (S6) avec démarrage étoile-triangle automatique N.B.: Disponible seulement dans les versions à 50 Hz Non disponible avec 220 V.
*Moteur 15 kW 20 CV 60 Hz (S6)
