Arbre inclinable de 90 à 45°
Tableau de commandes en position ergonomique
Châssis de support sur commande
CA1675
Fiche technique
- Poids
- 314 kg
- puissance
- 5 kW, 6.6 CV
- nombres de vitesse
- 3 vitesses

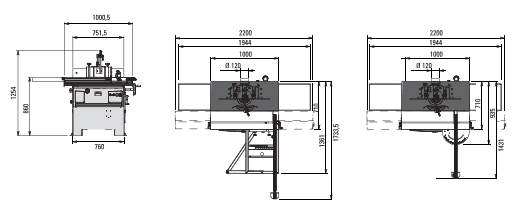

- Dimensions de table
- 1000 x 270 mm
- Aspiration
- 2 x 120 mm, 20 m/s, 850 m3/h
- Diamètre outil
- Maxi. 180 mm
- Mandrin
- 30 - 35 - 40 - 50 mm
- Vitesse de rotation
- 3500 / 7000 / 10000 tr/min
Références spécifiques
Equipements standards
• Commandes de la machine sur la partie frontale
• Chariot en alliage léger anodisé. Le guide de glissement en acier trempé sont fixés au chariot par sertissage et assurent des mouvements rapides et précis. Dimensions du chariot: 270x125x1000 mm. Le châssis d'appui est complet de table supplémentaire avec dispositif pour coupes d'onglet avec 2 butées réversibles et presseur excentrique
• Hotte d'aspiration à réglage micrométrique avec presseurs horizontaux et verticaux .
• Diamètre bouche sur hotte d'aspiration 120 mm
• Diamètre bouche aspiration sur la machine Ø 120 mm
*Cadre tubulaire d'appui complet avec: - Bras télescopique - Guide en aluminium télescopique inclinable avec 1 butée escamotable N.B. Avec cette option le châssis d'appui livré en standard est exclus
*Table et protection à tenonner ø 275 mm
*Arbre toupie inclinable 90 - 45°
*Guide toupie réglable à 3 déplacements ø max. outil 210 mm avec mémoire pour un ré-positionnement facile et indicateurs numériques pour réglages micrométriques
*Tables en alliage pour guide toupie léger anodisé
*Rallonges de la table à la sortie et entrée
*Bouche d'aspiration sous la table N.B.: Obligatoire avec arbre toupie interchangeable N.B.: Déjà inclus avec arbre toupie inclinable
*Arbre toupie interchangeable: Hauteur utile 90 mm (70 avec arbre ¾ )
*Arbre toupie de rechange: Les diamètres disponibles sont : 30 mm; 1”, 3/4”, 1” ¼, 35 mm, 40 mm, 50 mm, mandrin porte-pinces.
*Arbre toupie de rechange avec mandrin porte pinces: Complète de pince 1/2”
*Inversion de rotation arbre toupie (CE) N.B.: Uniquement pour machine triphasée
*Inversion de rotation arbre toupie (non CE)
OPTIONS PUISSANCE MOTEUR
CA4524 Moteur monophasé 2,2 kW 3 HP 50 Hz (S6)
