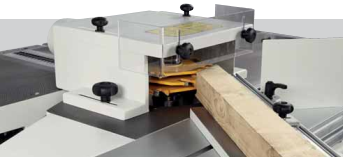

Le guide à trois mouvements linéaires avec compteurs numérique décimal permet de régler la machine sans exiger des tests, la première pièce est déjà parfaite.
Mémoire de repositionnement pour démonter le guide et le remonter sans perdre les enregistrements.
Groupe toupie en fonte avec structure lourde. Système d'inclinaison de l'arbre toupie disponible sur demande, sur les 2 lunettes de précision très robustes.
Arbre toupie interchangeable disponible sur demande.
L'inclinaison de l'arbre toupie vers la partie arrière de la machine, permet d'utiliser l'entraîneur même avec l'arbre incliné.
Kit à tenonner sur demande.
CA1729
Fiche technique
- Poids
- 550 kg
- puissance
- 5 kW, 6.6 CV
- nombres de vitesse
- 4 vitesses
- Dimensions de table
- 1200 x 655 mm
- Diamètre outil
- Au dessus de la table à 90° 240 x 85 mm
- Mandrin
- Diam. 30 / 35 / 40 / 50 mm
- Vitesse de rotation
- 3500 / 6000 / 8000 10000 tr/min
Références spécifiques
Equipements standards
• Commandes de la machine sur la partie frontale
• Chariot en alliage léger anodisé. Le guide de glissement en acier trempé sont fixés au chariot par sertissage et assurent des mouvements rapides et précis. Dimensions du chariot: 360x1200 mm. Le châssis d'appui est complet de table supplémentaire avec dispositif pour coupes d'onglet avec 2 butées réversibles et presseur excentrique
• Table avec 4 anneaux en acier
• Visualisation de la position vertical de l'arbre toupie
• Groupe toupie en fonte avec colonne ø 100 mm
• Inversion de rotation arbre toupie
• Affichage à DEL lumineux de la vitesse toupie
• Guide toupie enregistrable sur trois déplacements avec pivots de référence pour des repositionnements faciles, et indicateurs numériques pour réglage micrométrique complet avec presseurs horizontaux et verticaux (Ø max 240 mm)
• Buse d'aspiration à la guide toupie Ø 120 mm
• Buse d'aspiration sur le bâti Ø 120 mm
*Version à profiler avec rallonges latérales fixes pour une surface d'appui totale 2575x655 mm N.B. Disponible seulement pour les versions équipées avec chariot coulissant en alliage léger
*Cadre tubulaire d'appui complet avec: - Bras télescopique - Guide en aluminium télescopique inclinable avec 2 butées escamotables N.B. Avec cette option le châssis d'appui livré en standard est exclus
*Table et protection à tenonner ø 275 mm (diamètre maxi outil 275 mm)
*Plaque et capot à tenonner Ø 320 mm (Diamètre maxi de l'outil 320 mm avec inter-blocage électrique pour permettre seulement la vitesse de 3500 T/min 50 Hz, 4000 T/min 60Hz) N.B. Disponible seulement avec diam. arbre 40 et 50 mm
*Tables en alliage pour guide toupie léger anodisé
*Arbre toupie inclinable 90 - 45° avec affichage de l'inclinaison
*Arbre toupie interchangeable: Hauteur utile de l'arbre 90 mm (70 si ¾") N.B. Non disponible avec le code CA2104 Non disponible avec arbre toupie ø 32 mm.
*Arbre toupie de rechange: Les diamètres disponibles sont : 30 mm; 1”, 3/4”, 1” ¼, 35 mm, 40 mm, 50 mm, mandrin porte-pinces.
*Arbre toupie de rechange avec mandrin porte pinces: Complète de pince 1/2”
*Montée-baisse motorisée de l'arbre toupie (toupie fixe) N.B. - Non disponible avec moteurs monophasés N.B. - Non disponible avec arbre inclinable code CA3153
*Montée-baisse et inclinaison motorisées de l'arbre (toupie inclinable) N.B. - Non disponible avec moteurs monophasés - Disponible seulement avec arbre inclinable code CA3153
*Pré-équipement électrique et support entraîneur N.B. Non disponible pour version avec protections électriques
OPTIONS PUISSANCE MOTEUR
*Moteur triphasé 7kW 9,5HP 50Hz - 8kW 10HP 60Hz (S6) avec démarrage étoile triangle automatique
*Moteur monophasé 2,2 kW 3 HP 50 Hz (S6)
